Equal Earth投影法を体験！メルカトル図法が抱える歪みの真相

小学校の教室やニュース番組で見慣れた世界地図を眺め、アフリカ大陸とグリーンランドがほぼ同じ大きさに見える光景に疑問を抱いた経験はないでしょうか。実は、私たちが日常的に目にするメルカトル図法には、高緯度地域ほど面積が極端に巨大化するという幾何学的な宿命が存在します。丸い地球を平らな紙やスクリーンへ写し取る以上、何らかの歪みは避けられません。

そうした地図表現の歴史的ジレンマを解消すべく、2018年に発表され近年急速に国際機関や地理情報界で支持を広げているのがEqual Earth投影法です。さらに現在、ブラウザ上で直感的に地図の伸縮や歪みを体感できるWebツールが登場し、地図投影法のリアルな仕組みを誰もが触って確かめられる時代になりました。なぜ世界地図は歪むのか、そして最新の正積図法は何が画期的なのか、現場の検証データとともにその全貌を解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：メルカトル図法ではグリーンランドとアフリカが同等に見えるが、実際の面積差は約14倍におよび、高緯度ほど極端に拡大されている。
• 要点2：2018年発表の「Equal Earth」は、面積の正しさを保ちながらロビンソン図法のような美しい見た目を両立した画期的な擬円筒正積図法である。
• 要点3：インタラクティブツール「Equal Earth — 投影法をさわって確かめる」を使えば、ティソーの指示楕円を通じて歪みの実態を直感的に体感・学習できる。

世界地図の歪みはなぜ生まれるのか？正角図法と正積図法の根本的な違い

球体である地球を2次元の平面に変換する地図投影法において、「面積」「角度（形）」「距離」「方位」のすべてを同時に正確に保つことは数学的に不可能です。オレンジの皮を破らずに平らなテーブルの上に押し広げられないのとまったく同じ原理であり、地図製作者は何を優先し何を犠牲にするかの選択を迫られてきました。

ここで押さえておきたいのが、正角図法と正積図法の違いです。1569年にゲラルドゥス・メルカトルが考案した「メルカトル図法（正角円筒図法）」は、任意の2点を結んだ直線が経線と常に等しい角度で交わる「等角航路」を示すため、大航海時代の航海術に革命をもたらしました。角度と局所的な形状が保たれる反面、緯度が高くなるにつれて経線・緯線の間隔が引き伸ばされ、面積が指数関数的に増大する性質を持っています。

一方、地球上のすべての地域の面積比率を正確に維持する図法を「正積図法」と呼びます。気候変動のデータ分布、人口動態、資源配分など、地球規模の統計データを可視化する際には、面積が狂ってしまうと読者に重大な誤認を与えるため、正積図法が不可欠となります。

【比較検証】グリーンランドとアフリカの面積の真相と主要投影法データ

メルカトル図法で見慣れた感覚と、地球本来のリアルな数値にはどれほどのギャップがあるのでしょうか。代表的な地域の実測データと、主要な地図投影法の特性を客観的数値で比較検証しました。

実際の国土統計データが示す通り、アフリカ大陸（約3,037万km²）はグリーンランド（約216万km²）の約14倍もの広大さを持っています。しかしメルカトル図法では両者が同等に見えてしまい、北半球の先進国が不当に大きく、赤道直下の発展途上国が不当に小さく印象づけられるという、社会教育的・政治的な批判が長年繰り返されてきました。

Equal Earth投影法の特徴｜なぜ世界の地理学者が熱狂したのか

2018年、地図学者のボヤン・シャヴリッチ（Bojan Šavrič）、トム・パターソン（Tom Patterson）、ベルンハルト・イェニー（Bernhard Jenny）の3名によって発表されたEqual Earth投影法は、これまでの地図投影法の限界を打ち破るブレイクスルーとなりました。

従来の正積図法（たとえばゴール・ピーターズ図法）は、面積こそ正確であるものの、大陸が上下に引き伸ばされたような極端な歪みを生じさせ、視覚的な美しさを著しく損なっていました。一方で、視覚的バランスに優れた「ロビンソン図法」は厳密な正積図法ではなく、統計表現において不正確さが残るというジレンマを抱えていたのです。

Equal Earthはこの課題を解決しました。「ロビンソン図法のような自然で親しみやすい大陸の輪郭を維持したまま、数学的に厳密な正積性を担保する」という設計思想のもと、擬円筒投影の計算式が緻密に最適化されています。この成果により、発表直後からNASAのゴダード宇宙研究所（GISS）が気候データの視覚化に採用するなど、国際的なスタンダードとして急速に定着しつつあります。

【実態検証】「投影法をさわって確かめる」インタラクティブ体験で見えたリアル

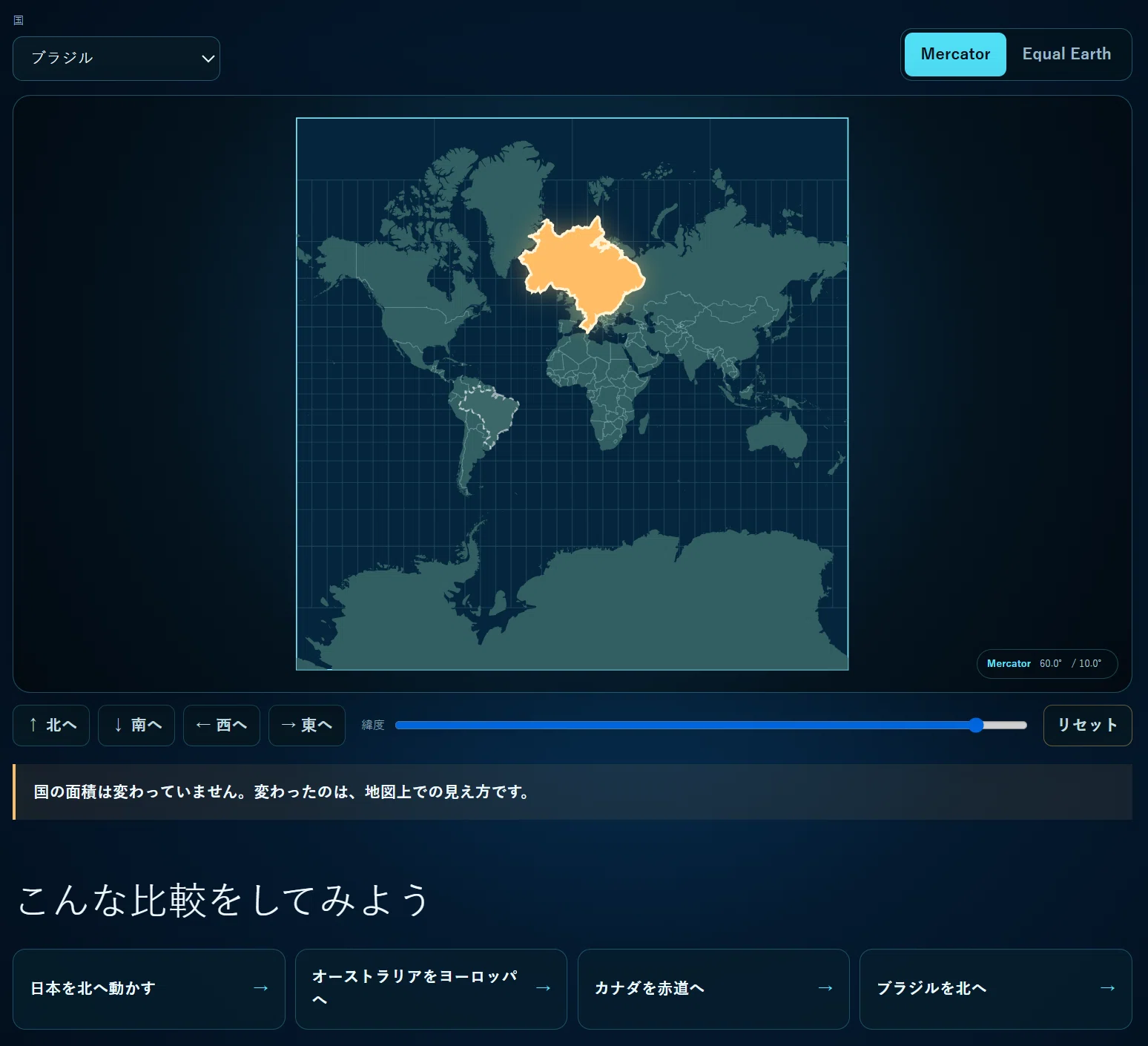

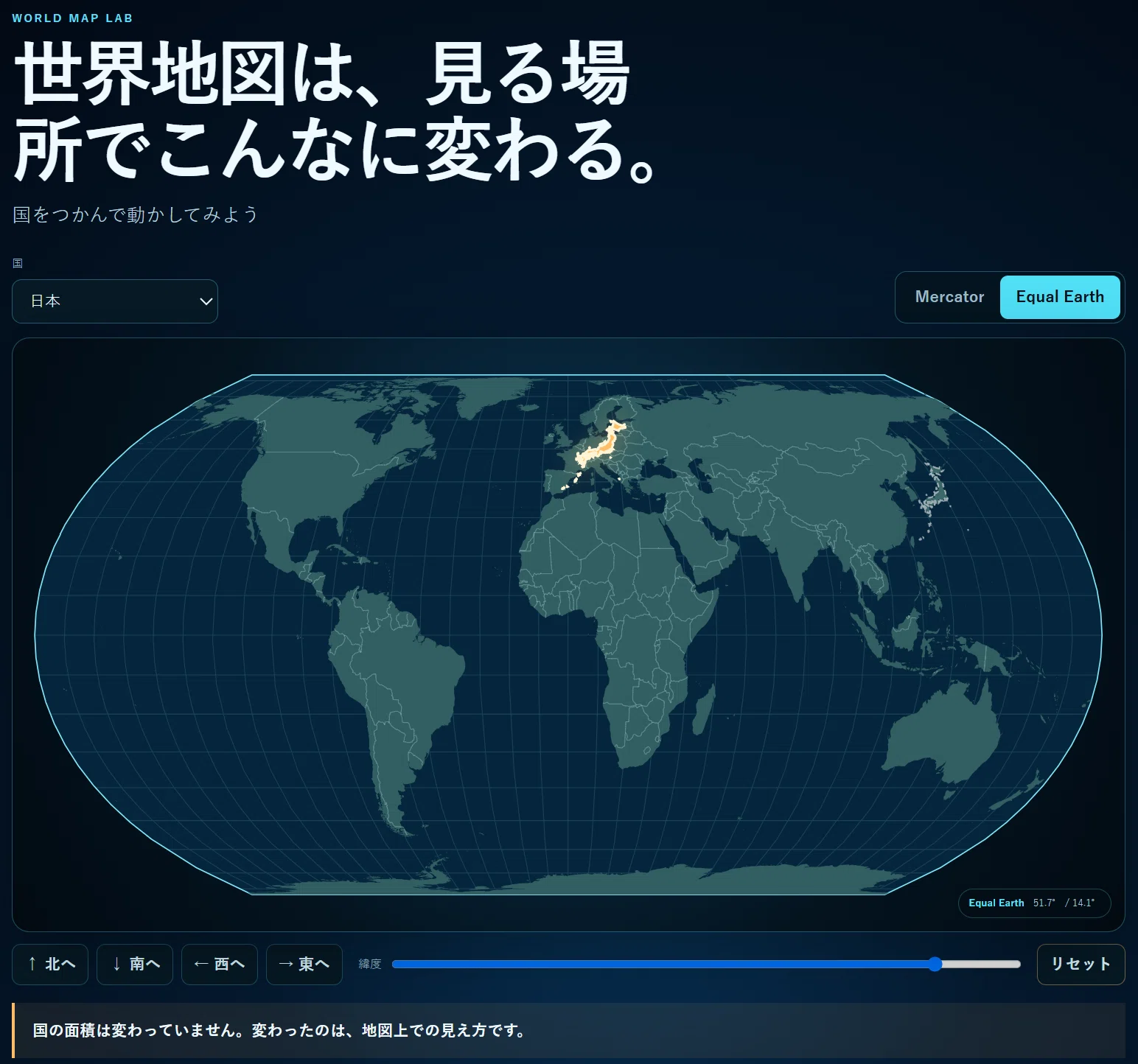

オープンソース技術とWebブラウザの進化により、こうした投影法の幾何学的特性を手元でインタラクティブに検証できる環境が整いました。開発者・kuboon氏が公開したWebシミュレーター「Equal Earth — 投影法をさわって確かめる」（https://kuboon.github.io/equal-earth/）は、ObservableのD3.js実装およびNatural Earth（1:110m）のTopoJSONデータをベースに構築された高精度なマップビューワーです。

このツールの最大の特徴は、地図上に配置された無数の赤い円盤――「ティソーの指示楕円（Tissot's indicatrix）」をマウス操作で直感的に観察できる点にあります。

地球表面上に等しい半径で描かれた基準円が、平面への投影によってどのように変形するかを可視化するこの指標。Equal Earth上で確認すると、極地方へ近づくにつれて円は横方向に潰れたり斜めに剪断（シアー変形）されたりするものの、すべての楕円が占める「表面積」は完全に同一に保たれていることが一目で理解できます。

SNSや教育現場の検証レポートでも、「これまで教科書の数式や説明文では腑に落ちなかった正積図法の仕組みが、画面を触るだけで瞬時に理解できた」「球体を平らにする際の無理がどこに逃げているのかが視覚的にわかる」と大きな反響を呼んでいます。

一般に知られていない盲点とGISにおける実務的活用

現代の地図利用において、一般ユーザーが陥りがちな大きな誤解があります。それは「GoogleマップなどのWeb地図がメルカトル図法（Webメルカトル）を採用しているのは時代遅れだからだ」という誤解です。

Webメルカトルが現在もナビゲーションのデファクトスタンダードであり続けるのには明確な合理的理由があります。メルカトル図法は正角図法であるため、「局所的な直角交差点が直角のまま表示される」「どれだけズームインしても建物の形が相似形を保つ」という特性があり、街歩きやカーナビには圧倒的に適しているからです。逆に、全地球的な統計図にメルカトル図法を用いることこそが不適切なのであり、「用途に応じた適切な図法の使い分け」が重要となります。

QGISやArcGISなどの地理情報システム（GIS）実務においても、この投影法の変換（リプロジェクション）は日常的に行われています。グローバルな人口密度分析や森林伐採面積のヒートマップ作成時には、EPSGコードでEqual Earth（EPSG:8857等）を指定することで、歪みのない客観的なデータ解析とビジュアライゼーションが可能になります。

【プロの結論】地図リテラシーがもたらす情報認知の歪みへの処方箋

私たちが普段「当たり前」として無意識に受け入れている世界地図の形は、単なる地理的表現にとどまらず、地球規模の地政学や国際関係に対する心理的な認知バイアスを形成してきました。高緯度の国々を巨大に、赤道周辺の国々を過小に見せる地図を幼少期から見続けることは、無意識のうちに地域間の力関係や重要度を誤認させる一因となり得ます。

Equal Earthのような優れた正積図法に触れ、シミュレーターで歪みの原理を体感することは、私たちが日々触れるデジタル情報の「枠組みそのもの」を批判的・客観的に問い直す極めて有益な知的体験です。目的に応じて地図の性質を見極め、フラットな視点で世界を捉え直す姿勢が求められています。

【Equal Earth — 投影法をさわって確かめる】に関するよくある質問（FAQ）

Q1：モルワイデ図法とEqual Earth投影法は何が違うのですか？
A1：どちらも面積が正確な「擬円筒正積図法」ですが、外観と変形特性が異なります。モルワイデ図法は外枠が楕円形で、高緯度の周縁部で大陸が斜めに強く歪みます。Equal Earthは極の幅を直線的に持たせることで、ロビンソン図法のように大陸本来の直立した美しい形状を自然に保ちます。

Q2：スマホの地図アプリ（Googleマップ等）は今後すべてEqual Earthに変わるのですか？
A2：変わりません。市街地案内やナビゲーションには、交差点の角度や建物の形が崩れない正角図法（Webメルカトル等）が最も適しているためです。ただし、世界全体の統計データを表示するWebダッシュボードや教育用アプリではEqual Earthの採用が進んでいます。

Q3：Equal Earth投影法を自分のGISソフトやWeb開発で使うにはどうすればよいですか？
A3：QGISやArcGISなどの最新GIS環境では標準でEqual Earthの座標参照系（CRS）が組み込まれています。また、Webフロントエンド開発ではD3.js（d3-geo-projection）などを利用することで、容易にEqual Earthマップを描画・実装可能です。

まとめ：今後の動向と失敗しないための判断基準

「地図はすべて嘘をついている」という言葉があるように、球体である地球を完全にそのまま平面に写し取る魔法の地図は存在しません。しかし、2018年に誕生したEqual Earth投影法は、面積の数学的厳密性と視覚的な美しさをかつてない高次元で調和させました。

「Equal Earth — 投影法をさわって確かめる」のような最新のインタラクティブツールを活用することで、歪みの構造を直感的に学び、データ分析や教育、日常の情報収集において目的に適した地図を選択する確かな判断力を身につけることができます。偏った縮尺感覚から脱却し、本来の広大な地球のリアルな姿をぜひその手で確かめてみてください。 （出典: equal earth 投影法をさわって確かめる（Yahoo!ニュース））
